Torres y voladizos

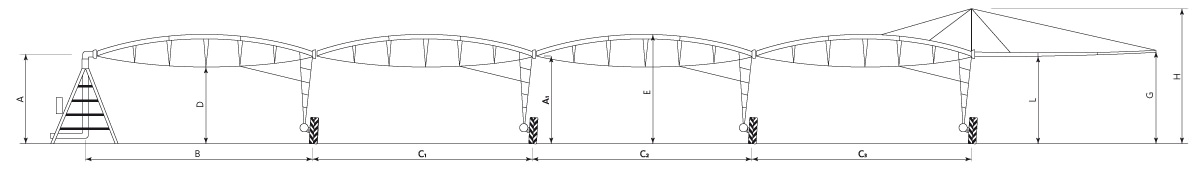

| Torres | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| L. (m) | Ø. (mm) | A | A1 | B | C1 | D1ª | D | E | L |
| 35,8 | * | 4,22 | 4,06 | 35,3 | 35,8 | 3,675 | 3,33 | 5,3 | 4,06 |
| 41,7 | * | 4,22 | 4,06 | 41,2 | 41,7 | 3,675 | 3,33 | 5,3 | 4,06 |
| 47,6 | * | 4,22 | 4,06 | 47,1 | 47,6 | 3,675 | 3,33 | 5,3 | 4,06 |
| 53,5 | * | 4,22 | 4,06 | 53 | 53,5 | 3,675 | 3,33 | 5,3 | 4,06 |
| 59,4 | * | 4,22 | 4,06 | 58,9 | 59,4 | 3,675 | 3,33 | 5,3 | 4,06 |
| Voladizos | ||||
|---|---|---|---|---|
| L.(m) | Ø.(mm) | G | H | L |
| 0,6 | 141,3 | 4,06 | 4,06 | 4,06 |
| 4,6 | 88,9 | 4,06 | 6,35 | 4,06 |
| 6,6 | 88,9 | 4,26 | 6,35 | 4,06 |
| 10,6 | 88,9 | 4,26 | 6,35 | 4,06 |
| 12,6 | 141,3-88,9 | 4,46 | 6,35 | 4,06 |
| 16,6 | 141,3-88,9 | 4,66 | 6,35 | 4,06 |
| 128,6 | 141,3-88,9 | 4,86 | 6,35 | 4,06 |
| 22,6 | 141,3-88,9 | 5,60 | 6,35 | 4,06 |
| 24,6 | 141,3-88,9 | 5,80 | 6,35 | 4,06 |
